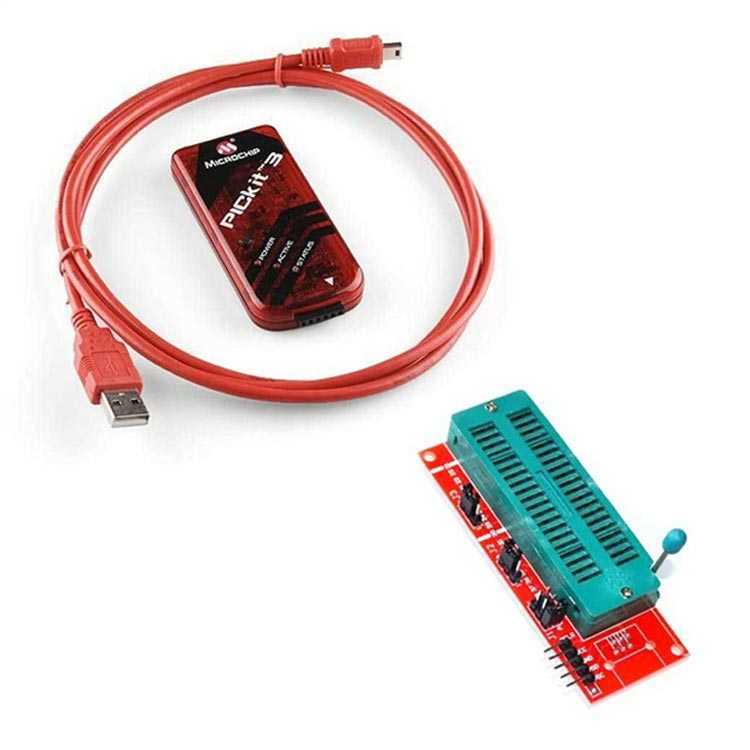

Pickit3 Pic Programlama Kartı Zif Soketli

Pickit3 Pic Programlama Kartı ve Dip Çevirici Adaptör

Microchip PICkit 3 Pic Programlama Kartı, düşük maliyetli bir donanım hata ayıklayıcı ve programcı sağlamak için Flash bellekli her bir çipte bulunan devre içi hata ayıklama mantığını kullanıyor. Devre dışı hata ayıklama, bu avantajları sunar:

• Düşük maliyetli
• Hata ayıklama için minimum ek donanım gerekiyor
• Pahalı prizler veya adaptörler gerekli değildir

PICkit 3 Pic Programlama Kartı, artık herhangi bir PIC mikro denetleyiciyi bir düğmeye basarak yeniden programlayabilir.

MPLAB PICkit 3, MPLAB X Tümleşik Geliştirme Ortamı'nın (IDE) güçlü grafik kullanıcı arabirimini kullanarak en uygun fiyata PIC® ve dsPIC® Flash mikro denetleyicilerinin hata ayıklama ve programlamasına izin verir. MPLAB PICkit 3, tam bir hız USB arabirimi kullanarak tasarım mühendisinin bilgisayarına bağlanır ve bir Microchip hata ayıklama (RJ-11) konnektörü (MPLAB ICD 2, MPLAB ICD 3 ve MPLAB REAL ICE ile uyumlu) üzerinden hedefe bağlanabilir. Bağlayıcı, devre içi hata ayıklamayı ve In-Circuit Serial Programming ™ uygulamak için iki cihaz G / Ç pini ve sıfırlama hattı kullanır.

Bazı 8, 14 ve 18 uçlu cihazlar, hata ayıklama için özel bir MCU'lu küçük başlık panelleri kullanmaktadır. Bu özel MCU, PICkit 3 iletişimi için fazladan pinlere sahiptir ve bu nedenle uygulama için tüm pimleri parçada kullanmanıza izin verir. Başlık panosu programlama için kullanılmaz veya gerekli değildir. Ancak, bu aygıtların hata ayıklarken header kullanılmalıdır.

Pickit3 Pic Programlama Kartı Özellikleri

• USB (Ana bilgisayara tam hız 12 Mbits / s arayüz)
• Gerçek zamanlı yürütme
• MPLAB IDE uyumlu (ücretsiz kopya dahildir)
• Dahili aşırı voltaj / kısa devre monitörü
• PC'den / web'den yükseltilebilir bellenim yazılımı
• Tamamen kapalı
• Düşük voltajı 2.0 volta (2.0v ila 6.0v aralığında) destekler
• Teşhis LED'leri (güç, meşgul, hata)
• Mikrodenetleyici programını ve veri belleğini okuma / yazma
• Doğrulama ile program bellek alanını sil
• Kesme noktasında donma-çevre birimleri
• Programcı-Git'le 512 K bayt flaş kadar program yapın
