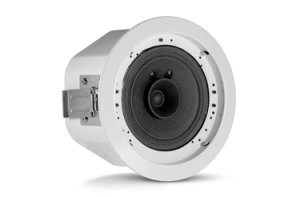

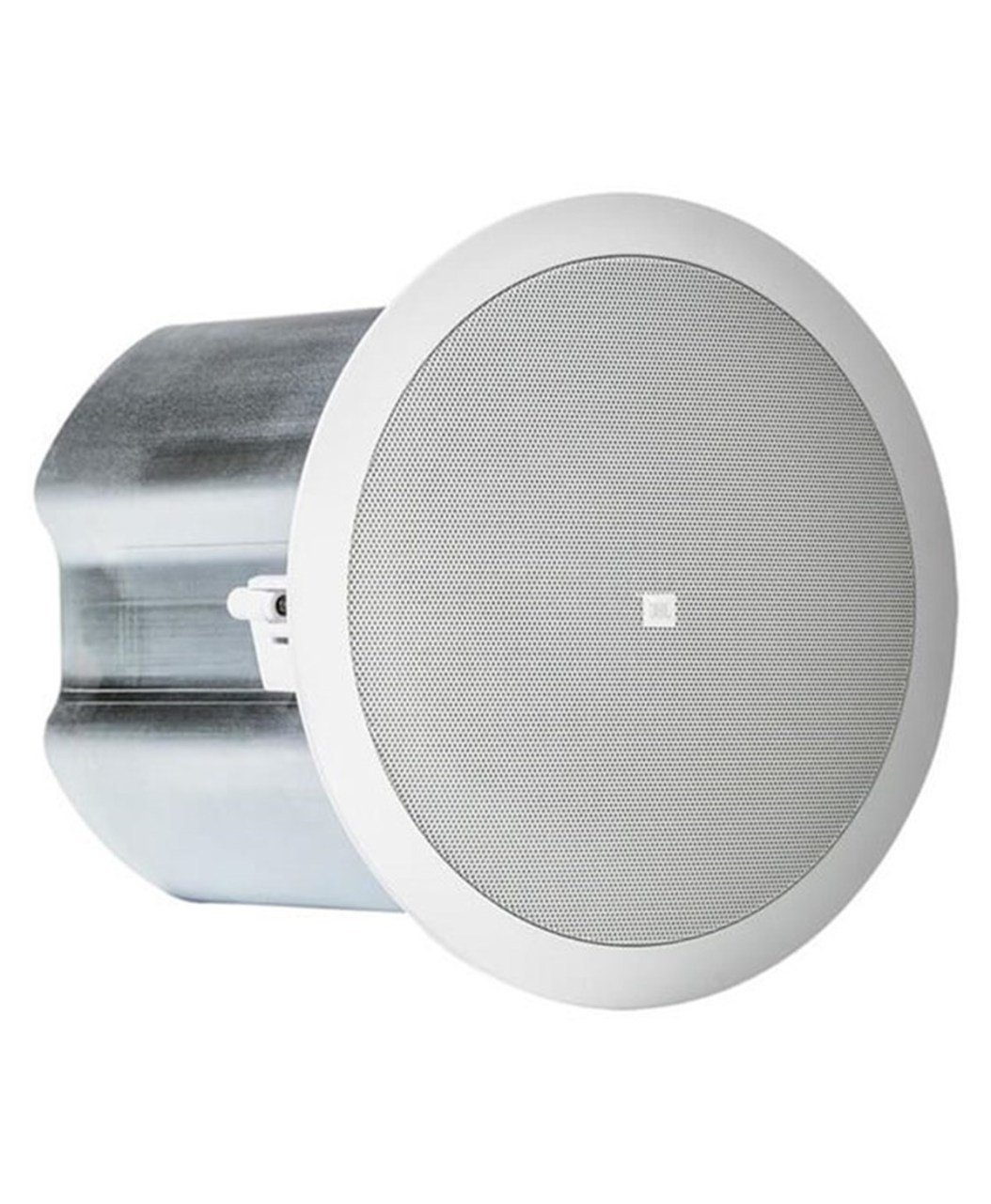

CSS-15C-VA, 127 mm (5 inç) tam aralıklı çift konili bir sürücüden oluşan, ürüne dahil, kolay monte edilebilen kör montajlı metal yangın kubbesine burulmaya monte edilmiş, tam aralıklı, EN54-24 sertifikalı bir tavan hoparlörüdür. Hoparlör, EN54 sertifikası ve / veya BS5839 uyumluluğu gerektiren uygulamalar için net ve anlaşılır ses sağlamak üzere tasarlanmıştır.
| Frekans Aralığı (-10 dB) | 180 Hz - 20 kHz |
| Güç kapasitesi | 6 Watt (6W muslukta) |
| Nominal Pembe Gürültü Gücü | 6 Watt (6W muslukta) |
| Anma Pembe Gürültü Gerilimi | 100V dağıtılmış hoparlör hat voltajı |
| Nominal Hassasiyet | 92 dB (6W musluk, ave 300 Hz - 15 kHz) |
| EN54 Hassasiyet (@ 4 m) | 80 dB (EN54-24 spektrumu ve ölçüm koşullarına göre 4m, 6W muslukta) |
| Kapsama Alanı | 120 ° konik (2 kHz) |
| Kapsama Açıları (Frekansa Göre) Konik (Dikey ve Yatay) | 4000 Hz: 100 ° 2000 Hz: 120 ° 1000 Hz: 180 ° 500 Hz: 180 ° |
| Özellikler için Referans Ekseni | Spesifikasyonlar için referans ekseni, hoparlör yatay tavan düzlemine monte edildiğinden, doğrudan dikey ve yatay eksende, hoparlörün hemen altındadır. |
| Anma Maksimum SPL | 100 dB @ 1m (3,3 ft) ortalama SPL (100V'da 6W musluk) |
| EN54 Maks SPL (@ 4m) | 88 dB (EN54-24 spektrumu ve ölçüm koşullarına göre 4m, 6W muslukta) |
| Nominal Empedans | 6W @ 100V musluk: 1667 Ω3W @ 100V musluk: 3333 Ω1,5W @ 100V musluk: 6667 Ω |
| Transformatör Muslukları | 100W'de 6W, 3W, 1.5W. Birlikte verilen hızlı bağlantı konnektörünü transformatör üzerindeki uygun tırnağa kaydırarak seçilir. |
| Sigorta | Termal sigorta, açık sıcaklık 150 derece C; 250VAC @ 2A; UL, CUL, VDE, PSE ve CCC onayladı. |
| sürücü | 127 mm (5 inç) çift konili sürücü, kağıt koni |
| Bağlantılar | Giriş +, Giriş -, Topraklama (metal hoparlör bölmesine bağlı). Pirinç eklentili seramik blok (3,2 mm / 0,12 inç açıklık) 2,5 m2 / 12 AWC tel içerir. |
| Güvenlik Ajansı | EN54-24 sertifikalı (Sertifika No. 1488-CPR-0524 / W), BS5839 / 8 ile uyumlu; IEC529 / 60529 uyarınca IP-21; ROHS, CE uyumlu. IEC60849 / EN60849 sistemlerine göre. |
| Ortam Sıcaklığı Aralığı | -10 ° C ila + 55 ° C |
| Kurulum | Yangın kubbesinin içine altıgen başlı kelepçe vidaları ile tutturulmuş iki metal kelepçe ile kubbe montajı İki torsiyon yayı üzerinden yangın kubbesinin içindeki kancalara hoparlör montajı. Kurulum talimatlarına bakın. |
| Kablo Girişi | Ek sızdırmazlık veya gerilim azaltma için 19 mm (3/4 inç) montaj rakor somunu ile birlikte monte edilebilen 20 mm (0,82 inç) çapındaki oyuklarda arka kova üzerinde iki diyafram tipi sızdırmaz gromet giriş noktası. |
| Malzemeler | Metal yangın kubbesi, metal hoparlör bölmesi, metal ızgara. |
| boyutlar | 162 mm (6,4 inç) yangın kubbe çapı (kelepçelerin dışında); 183 mm (7,2 inç) hoparlör bölme çapı; tavan yüzeyinin altından yangın kubbesinin arkasına kadar 116 mm (4,6 inç) derinlik; toplam 129 mm (5,1 inç) derinliği. |
| Tavan Kesim Boyutu | 165 mm (6,5 inç) çaplı delik ± 2 mm (0,1 inç). |
| Tavan Kalınlığı Aralığı | 0,5 mm (0,02 inç) ila 23 mm (0,9 inç) tavan kalınlığı |
| Net ağırlık | Hoparlör başına 1,5 Kg (3,3 lb) |
| kargo ağırlığı | Hoparlör başına 1,9 Kg (4,2 lb) |
