Audac MTX48 4 Zone Audio Matrix Sistem Preamplifikatör

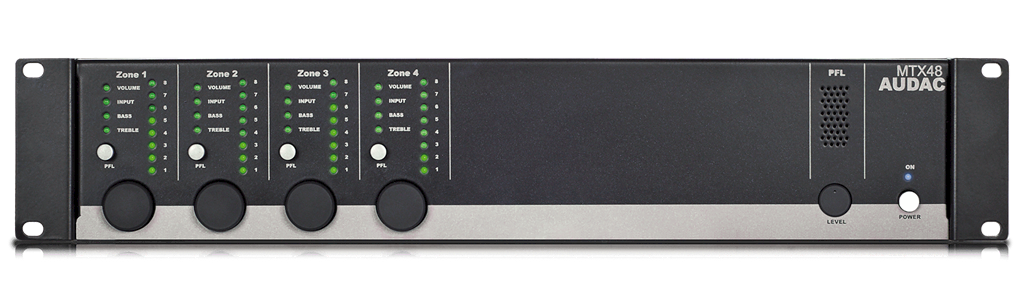

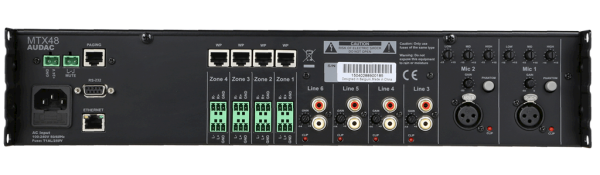

MTX48, öncelikli işleve sahip iki dengeli mikrofon girişi, fantom güç olasılığı ve üç bant ton kontrolü içeren MTX serisinin dört bölgeli versiyonudur. CD çalar, radyo veya MP3 çalar gibi herhangi bir hat seviyesi müzik kaynağının bağlanabileceği dört stereo hat seviyesi girişi sağlanır. Matrisin diğer iki girişi, hem hat hem de mikrofon sinyalleri için ek duvar paneli girişleridir. MTX, ilave kontrol panelleri, tamamen işlevsel web tabanlı arayüzü veya AUDAC Touch uygulaması ile kontrol edilebilir. Serbestçe kullanılabilen AUDAC Touch ™ 'ı kullanmaakıllı cihazlar için uygulama, herhangi bir yerde ve herhangi bir zamanda herhangi bir cihazdan toplam sistem kontrolünü ve yapılandırmasını garanti eder. RS232 portu MTX'i RS232'yi destekleyen tüm ev ve endüstriyel otomasyon sistemleri ile uyumlu hale getirir. MTX'in ön panelinde, kontrollere ve ayarlara erişmek için gösterge LED'leri ile her bölge için bir döner düğme gösterilir. Dahili PFL hoparlör, her kanala kulaklık gerekmeden önceden dinlemeyi mümkün kılar. Dengeli hat seviyesi bölge çıkış bağlantıları, her biri o bölge için ek duvar panelleri bağlamak için bir RJ45 konektör ile birlikte 3 pimli Euro terminal blok konektörleri kullanılarak gerçekleştirilir. 24 voltluk bir güç bağlantısı, ana güç kapatılsa bile MTX'in acil durum gücünde çalışmasını sağlar.
ÇEVRESEL CİHAZ UYUMLULUK TABLOSU
| M2 | R2, | MTX | AMP523MK2 | APG20 | LX523 | ARU1XX | AMP20 | |
|---|---|---|---|---|---|---|---|---|
| WLI | ||||||||
| WMI | ||||||||
| DW506x | ||||||||
| DW30 / 40x | ||||||||
| MWX65 | ||||||||
| MWX4x | ||||||||
| APM1xx | ||||||||
| WP523 | ||||||||
| MPX48 / 88 | ||||||||
| ARU1xx |
DUVAR PANELİ İŞLEVSELLİĞİ
| DW5066 | DW30XX / DW40XX | MWX4X | MWX65 | |
|---|---|---|---|---|
| Çoklu bölge | ||||
| Tek bölge | ||||
| Ses girişi | ||||
| Ses çıkışı | ||||
| Giriş seçimi | ||||
| Cascadable | ||||
| Özel logo |
| SİSTEM ÖZELLİKLERİ | ||||
|---|---|---|---|---|
| Çapraz konuşma (@ 1 kHz) | -85 dB | |||
| Kontrol | Ön panel | |||
| RS-232 | ||||
| TCP / IP (RJ45) | ||||
| Duvar paneli (RS-485) | ||||
| Audac Touch ™ | ||||
| Web (Flash) | ||||
| Soket Bağlantıları (AUDAC Touch ™) | 5 soket | |||
| çıktılar | İç direnç | 51 Ω | ||
| seviye | -70 dB ~ 0 dB | |||
| Sıklık | Tepki (± 3 dB) | 20 Hz - 20 kHz | ||
| Güç | tüketim | 12 W | ||
| Arz | 100 ~ 240 V AC / 50 ~ 60 Hz | |||
| 24 V DC (acil durum Gücü) | ||||
| Girdiler | Dengeli Mikrofon | tip | 2 x Dengeli Mikrofon | |
| Bağlayıcı | XLR | |||
| Hassasiyet (1W / 1m) | 0 dBV ~ 50 dBV | |||
| Hayali güç | 15 V DC | |||
| Sinyal / Gürültü | > 80 dB | |||
| THD + N (@ 1 kHz) | <0.05 dB | |||
| Dengesiz Stereo | tip | 4 x Stereo Dengesiz Çizgi | ||
| Bağlayıcı | RCA | |||
| Hassasiyet (1W / 1m) | -14 dB ~ +9 dB | |||
| Sinyal / Gürültü | > 100 dB | |||
| THD + N (@ 1 kHz) | <0.01 dB | |||
| Duvar paneli | tip | 4 x Duvar paneli girişi | ||
| Bağlayıcı | RJ45 | |||
| Diğer | tip | Öncelik sessiz iletişim | ||
| çıktılar | Dengeli Stereo | tip | 3 pimli Euro Klemens (Genişlik - 3.81 mm) | |
| EQ | soprano | ± 14 dB (2,5 ~ 20 kHz) | ||
| Bas | ± 14 dB (100 Hz) | |||
| Girdiler | Dengeli Mikrofon | EQ | Yüksek | ± 15 dB (12,5 kHz) |
| Orta | ± 15 dB (2,5 kHz) | |||
| Düşük | ± 15 dB (80 Hz) | |||
| ÜRÜN ÖZELLİKLERİ | ||||
|---|---|---|---|---|
| boyutlar | 482 x 88 x 335 mm (G x Y x D) | |||
| Ağırlık | 4.750 kilo | |||
| Birim yüksekliği | 2 HE | |||
