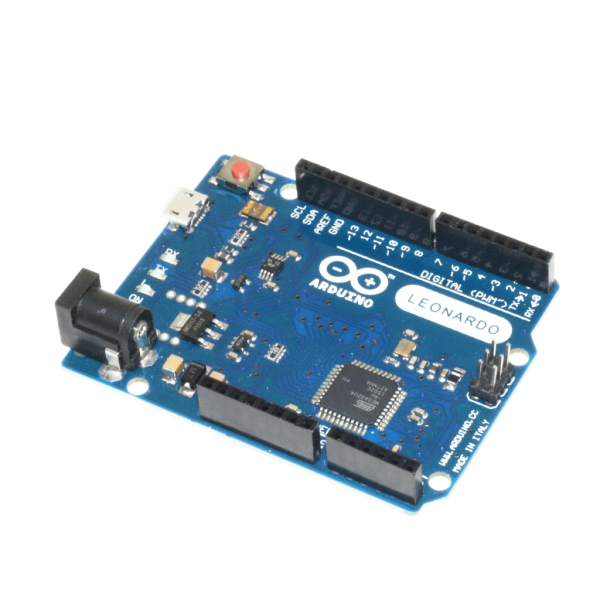

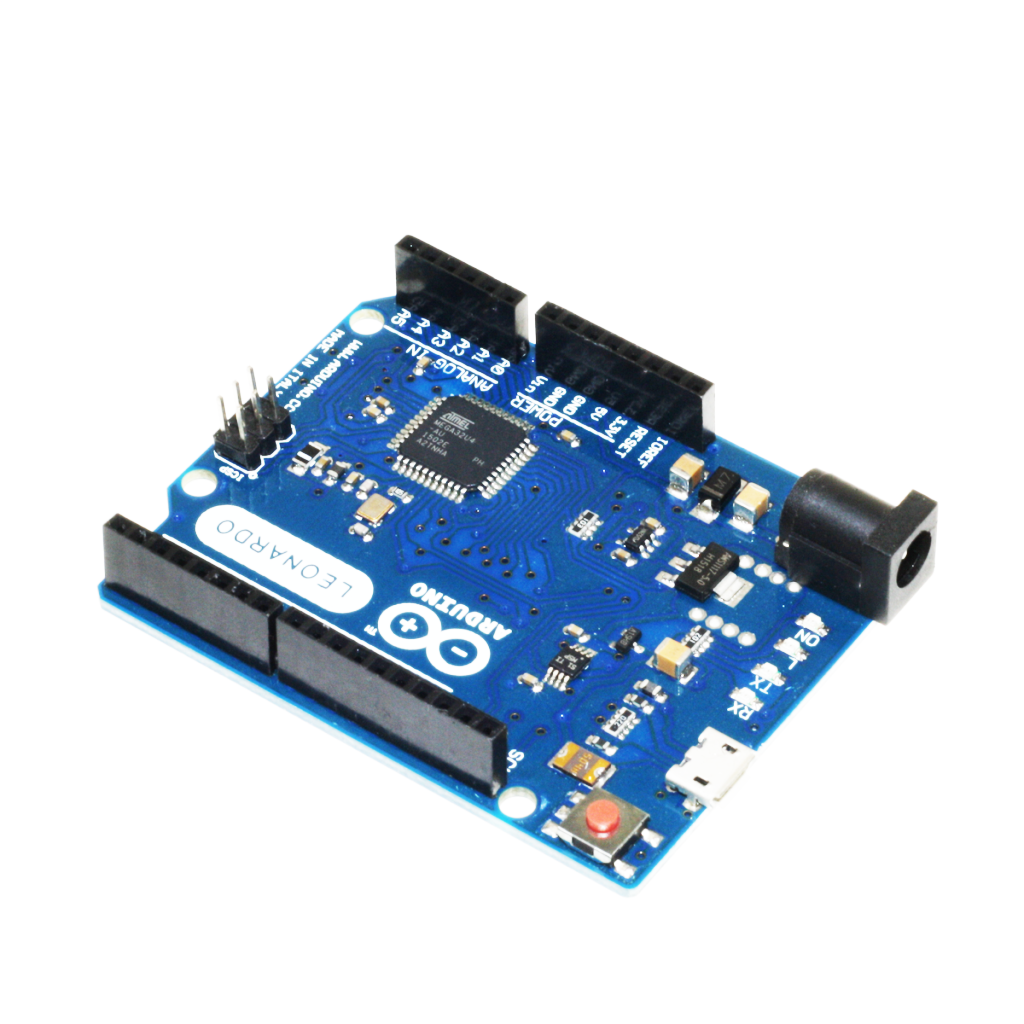

Arduino Leonardo R3 Klon



Arduino Leonardo, ATmega32u4 mikrodenetleyici bulundurur. 20 dijital giriş / çıkış pimine (bunlardan 7'si PWM çıkışı ve 12'si analog giriş olarak kullanılabilir), 16 MHz kristal osilatör, bir mikro USB bağlantısı, bir güç girişi, bir ICSP başlığı ve bir sıfırlama düğmesine sahiptir. Mikrodenetleyiciyi desteklemek için gereken her şeyi içerir; USB kablosuyla bir bilgisayara bağlayıp, başlamak için bir adaptörle veya pille çalıştırın.

Leonardo, ATmega32u4'ün yerleşik bir USB iletişimine sahip olması ve ikincil bir işlemciye olan ihtiyacı ortadan kaldırması bakımından önceki tüm kartlardan farklıdır. Bu sayede, kontrol cihazı sanal bir COM arayüzü olarak HID cihazı (fare veya klavye gibi) olarak çalışabilir.

Teknik Özellikler

• Mikrodenetleyici :ATmega32u4
• Çalışma Voltajı: 5V
• Giriş Voltajı (önerilen): 7-12V
• Giriş Voltajı (limit) : 6-20V
• Dijital I/O Pinleri : 20 (7 tanesi PWM çıkışı, 12 tanesi analog giriş)
• Analog Giriş Pinleri : 12
• Her I/O için Akım : 40 mA
• 3.3V Çıkış için Akım : 50 mA
• Flash Hafıza : 32 KB (ATmega32u4) 4 KB kadarı bootloader tarafından kullanılmaktadır
• SRAM : 2.5 KB (ATmega32u4)
• EEPROM : 1 KB (ATmega32u4)
• Çalışma Frekansı : 16 MHz
• Uzunluk: 68.6 mm
• Genişlik: 53.4 mm
• Ağırlık: 20 g
