Ağırlık Sensörü - Load cell Sensor

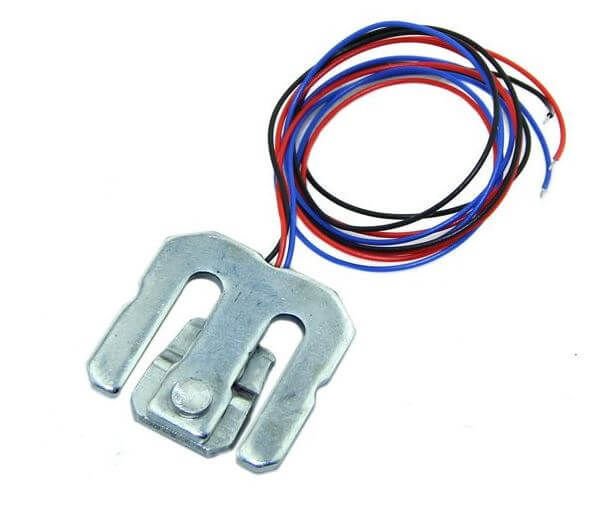

Bu ürün yarı köprülü bir ağırlık sensörüdür. Yarı köprü gerginleştiğinde, kırmızı sinyal kablosu aracılığıyla sinyal gönderir. Kapasite aralığını arttırmak için aynı anda birden fazla sensör kullanabilirsiniz.
Teknik Özellikler
- Boyut: 33x33x8mm
- Kapasite: 50 kg
- Hata payı: 0.2%
- Veri hassasiyeti: 1.1±0.15 mv/v
- Doğrusallık hata payı: 0.2%
- Tekrarlanabilirlik: 0.1%
- Kesiklik: 0.2%
- Yayılma (%F.S/3dk): 0.1
- Zero Drift (%F.S/1min): 0.1
- Giriş Direnci (Ω): 1000±50
- Çıkış Direnci (Ω): 1000±50
- Tetik Voltajı (V): 5~10
- Kablo Bağlantıları: Kırmızı: Sinyal+ Siyah: EXC- Mavi( veya Yeşil): EXC+
Aşağıdaki görselden load cell ile iki adet 1k değerinde direnç kullanarak loadcell amplifier bağlantısı ve arduino bağlantı görseli bulunmaktadır.
Bağlantı devrenizi aşağıda bulunan görsele göre uygulamanız gerekmektedir. Bunları yaptıktan sonra spark fun HX711 örnek kodlarından calibration yükleyerek test edebilirsiniz.
RED = E+ ; BLK=E- ; WHT=A- ; GRN=A+
