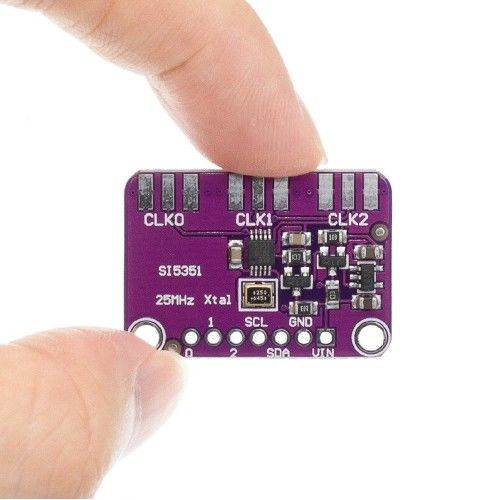

Si5351 Saat Sinyal Jeneratör Modülü

Si5351 8khz / 200Mhz Sinyal Üreteç Modül

3 Kanal Frekans Saat Kare Dalga Osilatör Jenaratörü Sma Soket 3.3V/5V RF Ses Video Telekom

     Si5351 8khz/160Mhz sinyal üretici modül. 25 mhz hassas kristali bulunmaktadır. İç pll devresi ile çok geniş aralıkta sinyal üretebilir.  II2C üzerinden kontrol edilir. Her biri ayrı kontrol edilebilir 3 sinyal çıkışı vardır.

     Sma çıkış soketleri ile rf uygulamalarında kullanılması çok kolaydır. SMA soketler lehimlenmemiş olarak yollanmaktadır.  Modül üzerinde 3.3v ldo bulunmaktadır. Ve I2C için level dönüştürücü de kart üzerinde bulunmaktadır. Bu sayede 5V sistemler ile beraber kullanılabilir.

Özellikler:

• Entegre Skyworks SI5351
• 3 Kanal sinyal çıkış
• Sma soket bağlanabilir pcb yapısı
• Sinyal frekans aralığı. 8khz / 200Mhz
• Çalışma voltajı: DC 3.3V / 5V
• Kart üzerinde hassas 25mhz kristal
• Renk: Kırmızı
• Çalışma sıcaklığı: -10C  /  85C

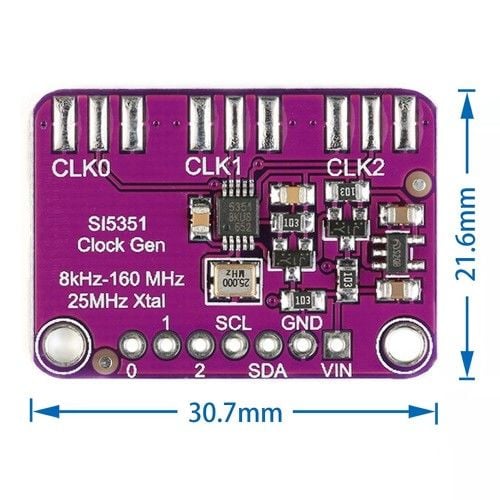

• Boyutlar: 21.5mm x 31mm
• Ağırlık:  8gr

Pin Açıklaması:

• Vin: Besleme + girişi  DC 3.3V /  5V
• GND: Besleme toprak pini
• SCL: I2C clock pini ( 10K pullup )
• SDA: I2C data pini ( 10K pullup )
• 0 / 1 / 2 : Sinyal çıkış pinleri

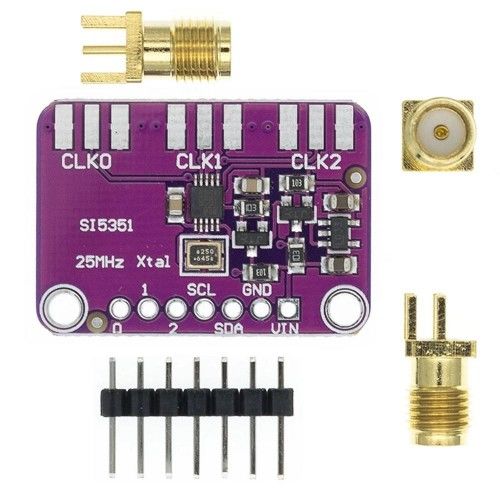

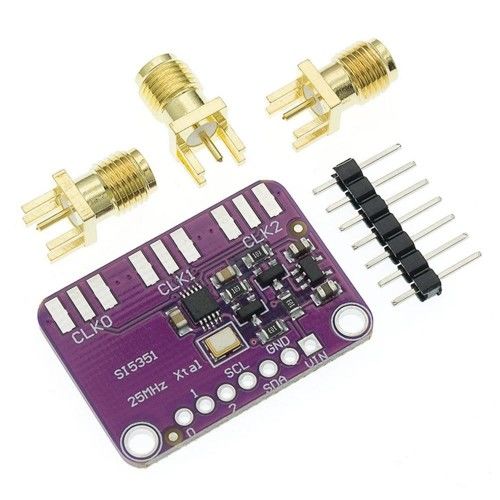

Paket içeriği :

•     1 Adet  Si5351 modül
•     1 Adet 7 Pin erkek header
•     3 Adet Rp Sma soket
